Machine pour égalir les roues de rencontre

Machine pour égalir les roues de rencontre

Planche 11

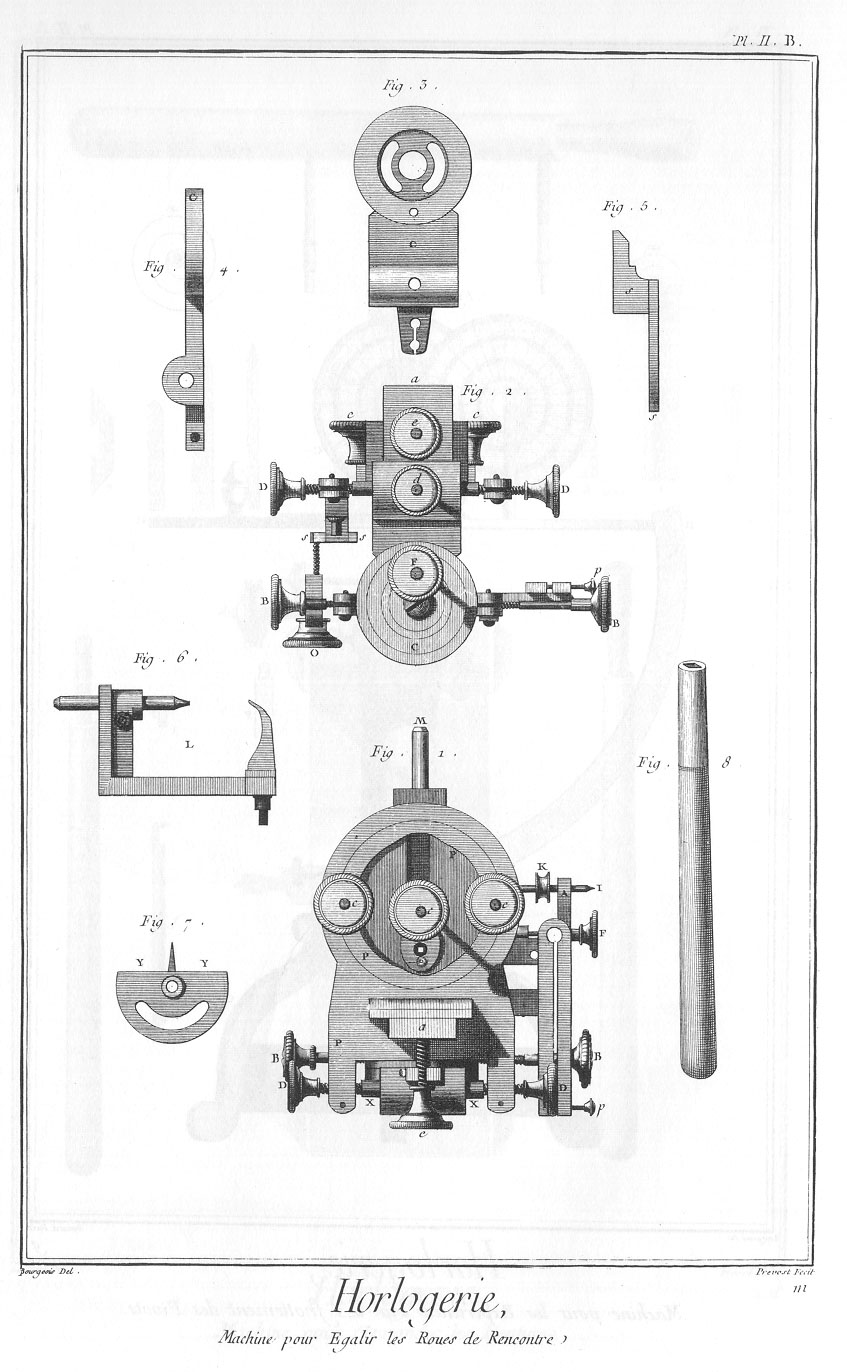

Fig. 1. Outil à égalir les roues de rencontre & les roues de cylindres vu par - dessus.

P P. Base de l'outil.

A A. Est l'h mobile autour du centre des vis B. B.

C. Pièce de cuivre mobile autour du centre des vis D, D; ces vis sont terminées en pointe pour être logées dans deux creusures coniques de l'axe X X, autour duquel la pièce C se meut, & que l'on fixe avec la vis E.

Y. Y. Pièce de cuivre qui sert de centre de mouvement à l'h, & qui est attachée contre la pièce de cuivre C par la vis Q, & qui porte un petit index qui parcourt des divisions faites sur la pièce C, & qui détermine l'inclinaison qu'on veut donner à l'h.

E. Est une des vis qui fixent la pièce C.

F. F. Est une tige qui porte le guide G qui fixe la dent de la roue.

H. M. Ressort & pièce de cuivre qui meut le guide G au moyen de la vis F, qui fait avancer & reculer.

I I. Arbre qui porte la fraise & le cuivreau K, ajusté sur les deux extrémités de l'h.

L. Montant qui porte les roues.

M. Pointe que l'on fixe au moyen de la vis N.

O. vis qui élève ou abaisse l'h.

P. Vis qui donne à l'arbre de la fraise la liberté précise qui lui convient pour se mouvoir sans jeu ni ballotage.

Q. Vis qui rassemble les deux pièces de cuivre portant l'h A.

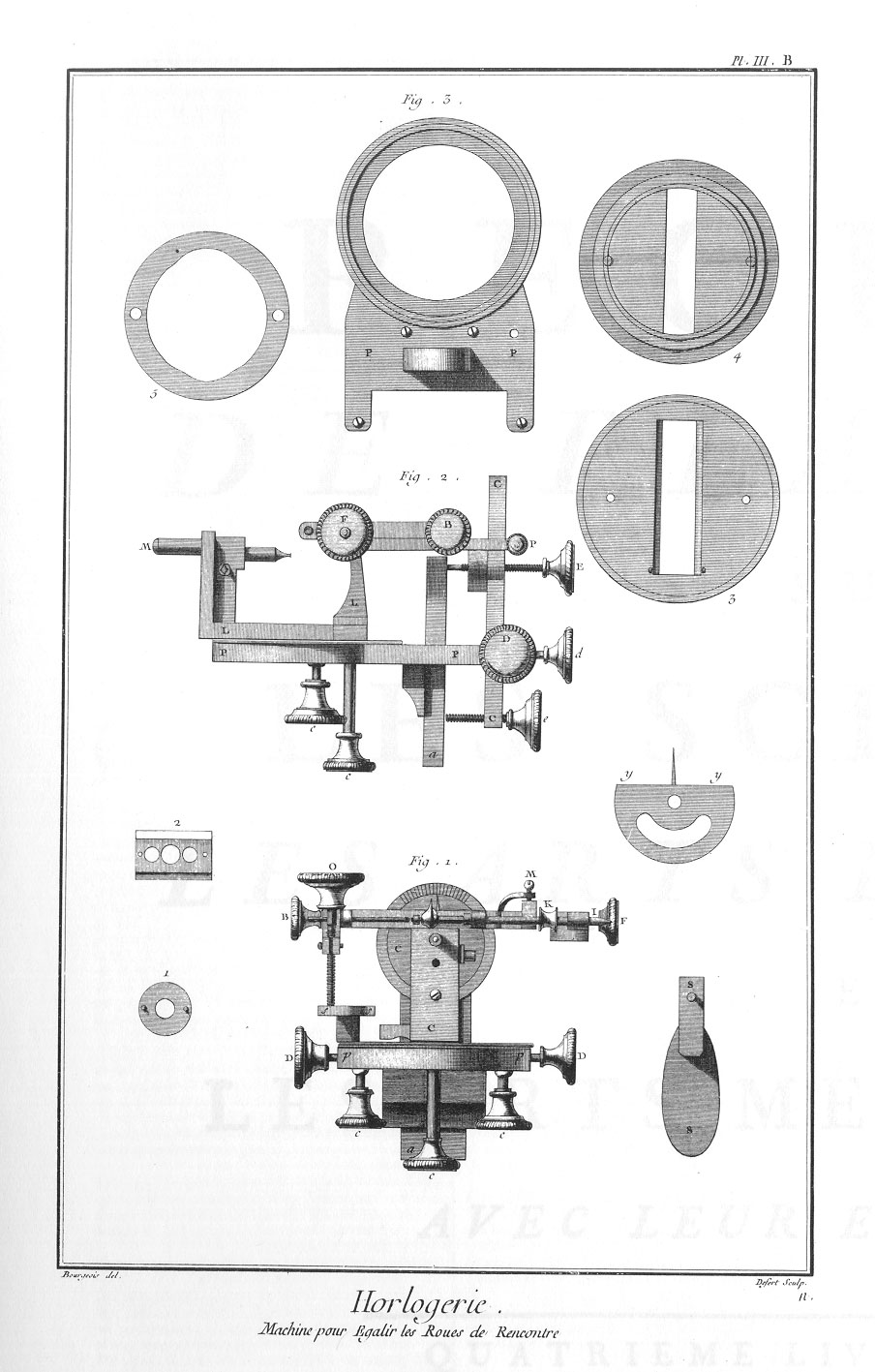

2. & 3. L'h séparée de l'outil vu de deux manières différentes.

4. L'outil tout remonté vu de profil.

S S. Support de la vis O.

a. Partie de l'outil qui se met à l'étau.

B. Centre de mouvement de l'h.

b. Pièce qui détermine la hauteur de l'h, au moyen de la vis O.

c c. Deux vis qui servent à fixer le porte - roue L.

d. Vis qui fixe le centre de mouvement D.

e. Vis qui recule & avance le mouvement de l'h.

b. Pièce détachée de l'outil.

G. Guide séparé de l'outil.

H. M. F. Pièces séparées de l'outil.
