Différents outils d'horlogerie

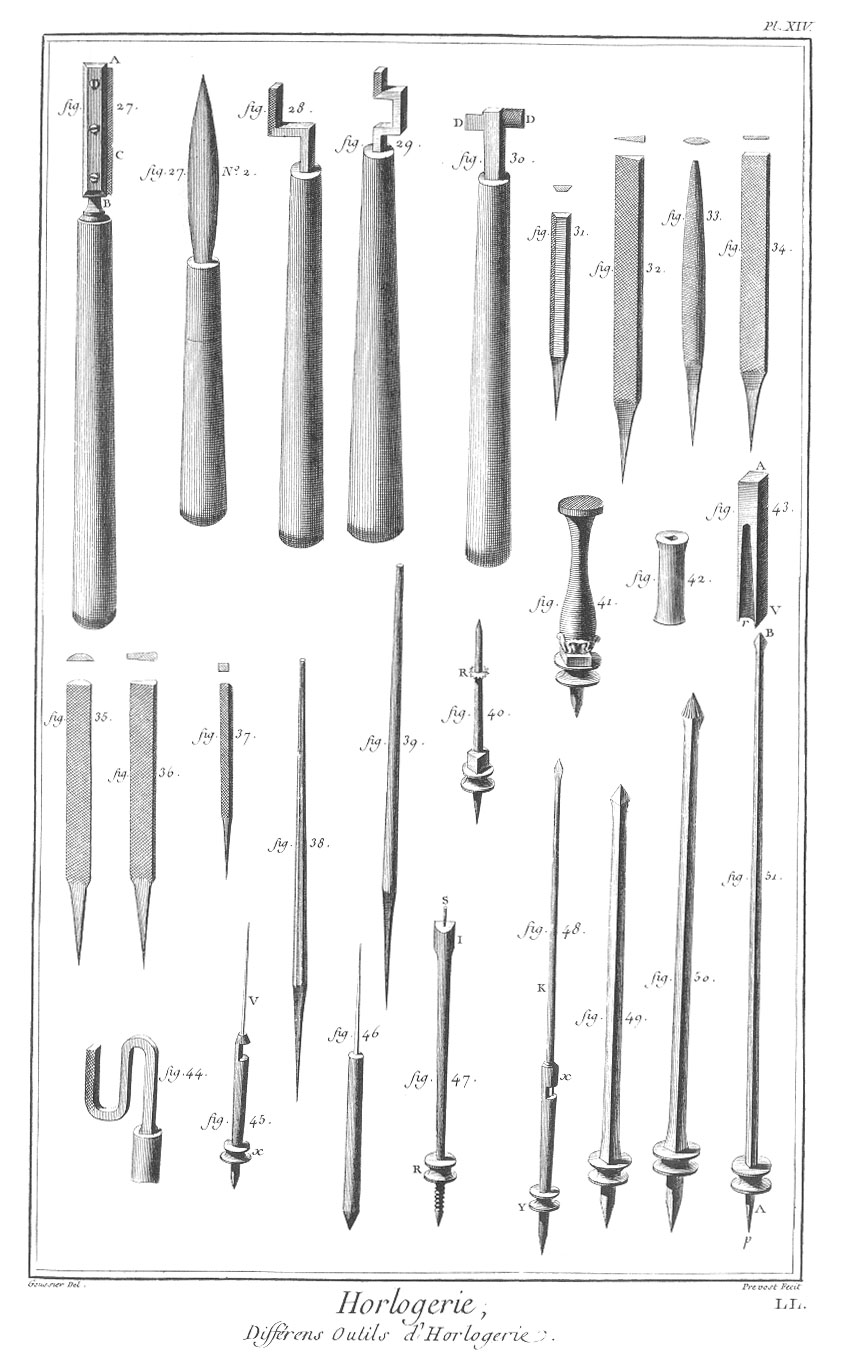

Planche 14

Fig. 27. Lime à dossier.

27. n°. 2. Brunissoir.

28. 29. Différentes limes à timbre. 30.

31. Lime à lardon.

32. Lime à couteau.

33. Lime à feuille de sauge.

34. Lime à charnière.

35. Lime à arrondir.

36. Lime à efflanquer.

37. Lime à pivots.

38. Équarrissoir.

39. Alésoir.

40. Fraise.

41. Autre sorte de fraise.

42. Outil servant pour river.

43. Poinçon pour river.

44. Autre lime à timbre.

45. Petit équarrissoir.

46. Autre petit équarrissoir.

47. Foret à noyon.

48. Foret.

49. Fraise.

50. Autre sorte de fraise.

51. Autre sorte de foret.

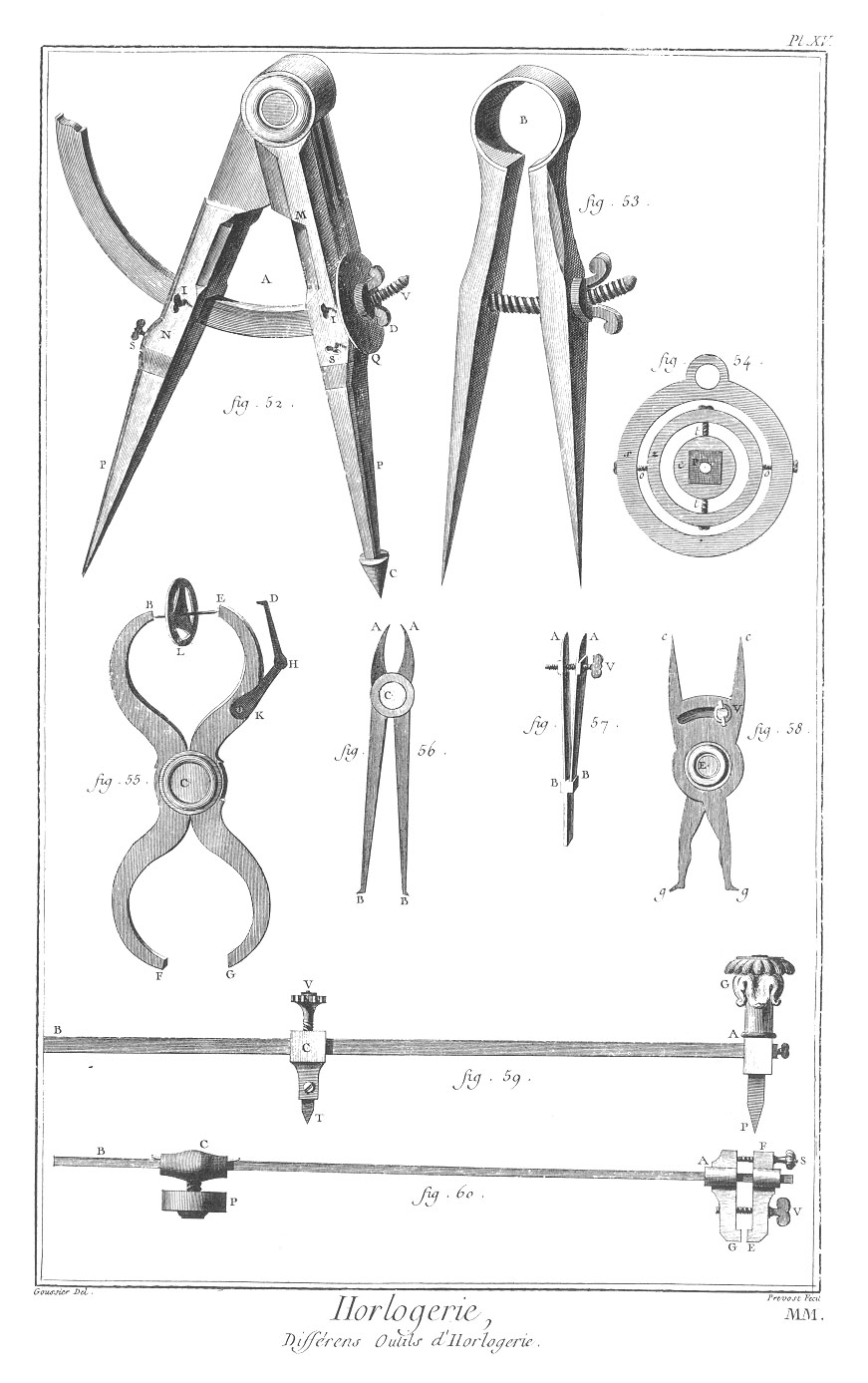

Planche 15

Fig. 52. Compas à quart de cercle ; une des pointes est à champignon.

53. Compas élastique ou à ressort.

54. Outil pour polir les faces des pignons.

55. Huit de chiffre.

56. Compas au tiers.

57. Calibre à pignons.

58. Maître - à - danser.

59. Compas à verge.

60. Levier pour égaler la fusée au ressort.

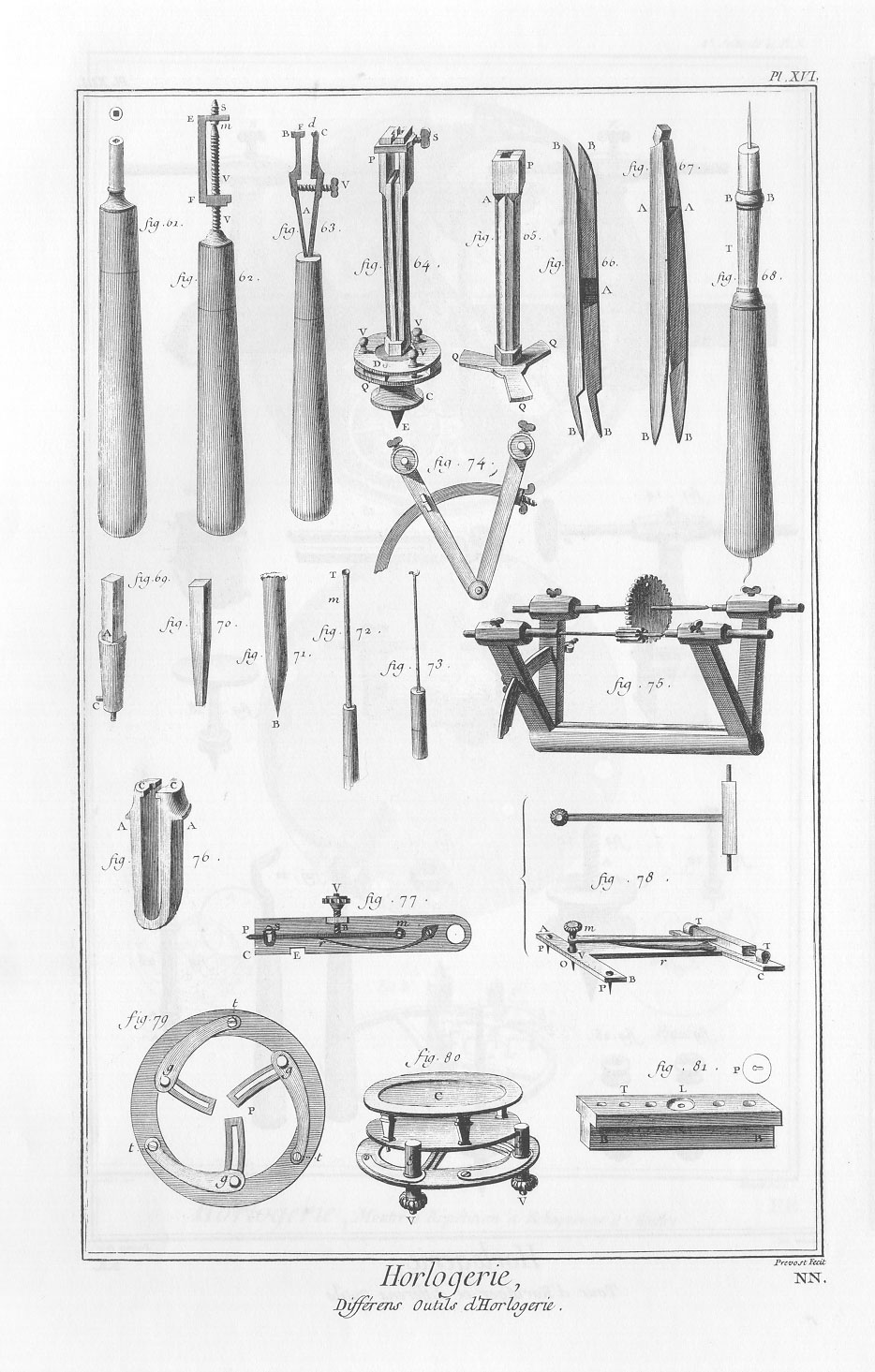

Planche 16

Fig. 61. Clé pour remonter les montres.

62. Outil pour polir le bout des vis.

63. Échantillon.

64. Arbre excentrique avec son cuivrot.

65. Arbre excentrique séparé de son cuivrot.

66. Bruxelles à deux pinces.

67. Bruxelles d'une autre espèce.

68. Porte - aiguille pour goupille.

69. Arbre pour mettre les ressorts dans les barillets.

70. Estampe quarrée.

71. Pointeau.

72. Outil pour porter l'huile ou porte - huile.

73. Crochet pour mettre les pivots dans leurs trous, lorsque l'on remonte une pièce.

74. Profil de l'outil pour les engrenages.

75. L'outil à engrenages vu en perspective.

76. Presse pour river.

77. Outil pour mettre de niveau les pivots de la roue de rencontre.

78. Outil pour retrouver la place d'un trou que l'on rebouche.

79. Plan de la main.

80. La main en perspective.

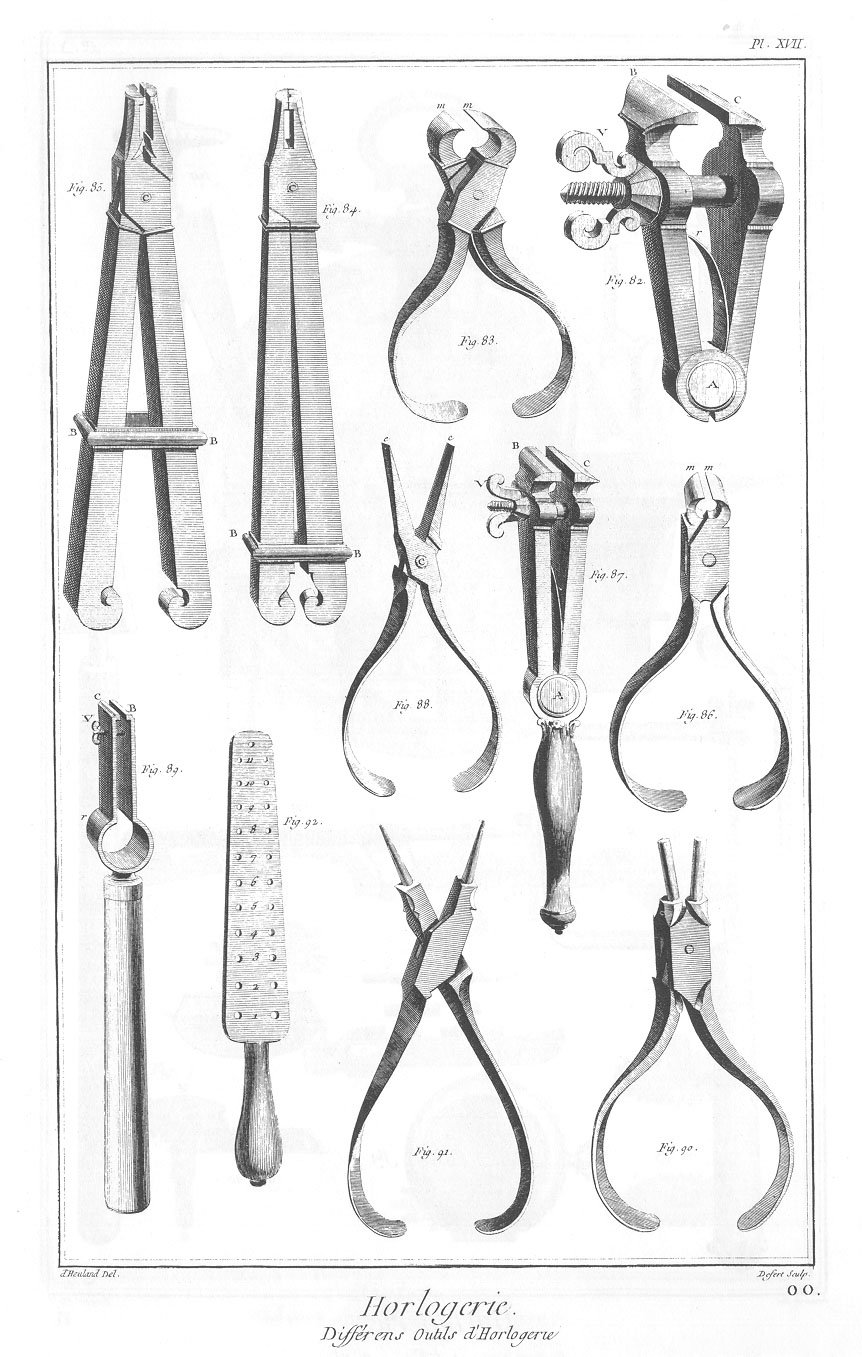

Planche 17

Fig. 82. Tenailles à vis.

83. Tenailles ou pincettes tranchantes.

84. Tenailles à boucles.

85. Autres tenailles à boucles.

86. Pincettes tranchantes ou à onglet.

87. Petit étau à main.

88. Pincettes.

89. Sorte de petit étau.

90. Pincettes rondes.

91. Pincettes à pointes rondes.

92. Filière.
